高質量MBE外延薄膜性能與國際技術最高水平相當（2025.01.13）
在國家重點研發計劃“大尺寸氧化鎵半導體材料與高性能器件研究” （項目編號：2022YFB3605500）支持下，廈門大學張洪良系統地研究了杭州富加鎵業科技有限公司（以下簡稱：富加鎵業）提供的分子束外延（MBE）制備氧化鎵薄膜的電輸運性質，并與日本及美國科研團隊成果進行比對，結果表明富加鎵業所生長的氧化鎵 MBE 外延片電學性能與國外最高水平相當。另外，與中科院上海光機所團隊合作，結合變溫電輸運性質和高分辨光電子能譜技術研究了 Sn 摻雜激活機制和缺陷態微觀信息，為進一步優化摻雜策略和器件性能提供了指導，相關研究結果刊登在國際應用物理知名期刊 Materials Today Physics （影響因子10.0）。
氧化鎵是一種新興的超寬禁帶半導體材料，具有超寬的帶隙、超過的耐壓、高的熱穩定性等優異材料性能，是新一代功率電子器件、深紫外光電器件的優選材料，在新能源汽車、軌道交通、智能電網、航空航天、導彈預警等高端領域具有潛在應用，氧化鎵也因此被譽為“第四代”半導體。氧化鎵材料和器件也因此受到全球各國半導體產業界和學術界的高度重視，發展迅速。2022 年 8 月美國和日本相繼對我國實行氧化鎵禁運，凸顯其在國際戰略競爭中的重要性。氧化鎵半導體的產業鏈包括單晶襯底、薄膜外延和器件制作等主要環節。其中，外延薄膜是連接氧化鎵襯底和器件的關鍵卡脖子環節，其品質決定了器件性能。要實現高性能的氧化鎵電子器件，就需要制備出低缺陷密度、高遷移率的外延薄膜，并對其電學性質進行精確調控。MBE 技術在薄膜生長過程中能夠?qū)崿F(xiàn)原子層級別的精確控制，可以獲得低缺陷密度和極高界面質量的薄膜，這些優勢對于橫向器件或構筑界面二維電子氣實現高電子遷移率晶體管（HEMT）具有重要的意義。
富加鎵業是國內最早開展 MBE 外延氧化鎵薄膜的單位之一，通過 MBE 技術成功生長了非故意摻雜（UID）Ga2O3 薄膜，其背景載流子濃度為 1.6 × 1016 cm-3，電子遷移率高達 129 cm2V-1s-1。在此基礎上，通過精確調節 Sn 摻雜源 K-cell 的溫度，進一步制備了具有不同 Sn 摻雜濃度的 Ga2O3 薄膜，實現了載流子濃度從1.7 × 1017 cm-3 到 2.8 × 1019 cm-3 的大范圍調控（圖 1a）。Sn 摻雜氧化鎵 MBE 外延薄膜的電學性能與日本 NCT（novel crystal technology）和美國加州大學圣巴巴拉分校（UCSB）James Speck 教授團隊利用 MBE 技術所實現的最高水平相當（圖 1b）。

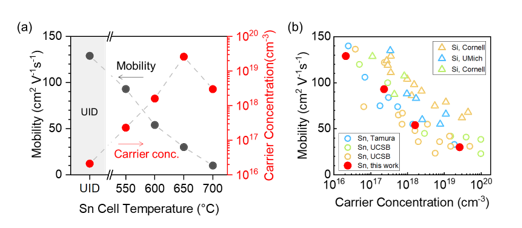

圖1 （a）不同Sn源溫度得到的 Ga2O3 薄膜的載流子濃度及遷移率；（b）本工作與其他報道中 MBE 生長的 Ga2O3 薄膜遷移率-載流子濃度關系比較。
在此基礎上，研究團隊結合變溫輸運測試和國際上先進的同步輻射硬X-射線光電子能譜（英國鉆石光源）對外延薄膜的電輸運性質和電子結構進行系統性研究。研究揭示了 Sn 摻雜 Ga2O3 薄膜電輸運機制、缺陷態和電子結構等微觀信息隨 Sn 摻雜的演變規律和物理機制。

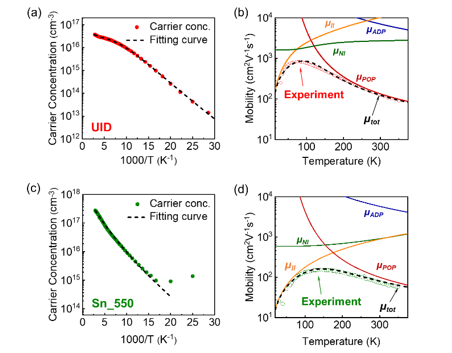

圖2 UID Ga2O3 的變溫 載流子濃度與遷移率的實驗數據和擬合結果；Sn 摻雜 Ga2O3 的變溫 載流子濃度與遷移率的實驗數據和擬合結果。

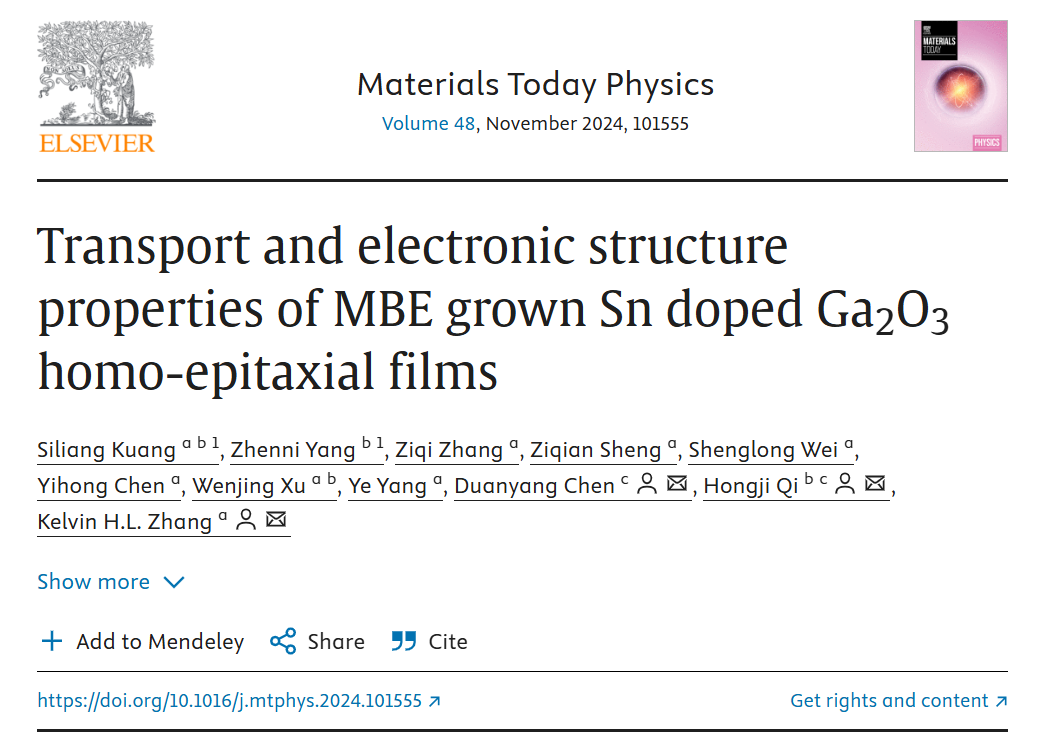

相關工作分別以“Transport and electronic structure properties of MBE grown Sn doped Ga2O3 homo-epitaxial films”為題發表在 Materials Today Physics 48, 101555 (2024) 上。
